一、產品整體要求：

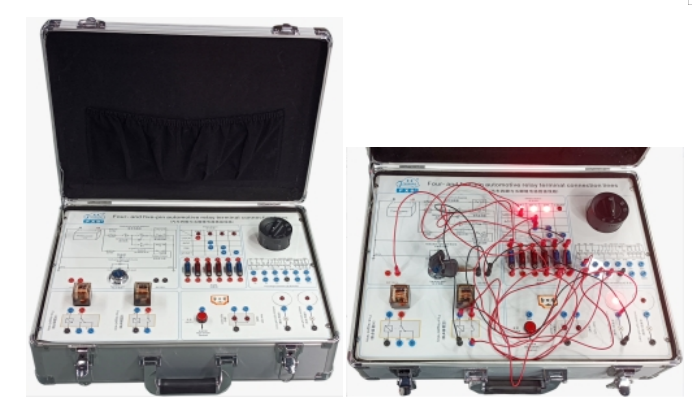

 以汽車燈光控制電路為原型，1:1 還原四腳、五腳繼電器真實工作場景,內置標準化繼電器接口、燈光開關，遠光 / 近光 / 示寬燈模擬負載。還配有燈光系統與繼電器搭接線路參考電路圖，從基礎搭接到檢測測量，全流程覆蓋實訓需求。不用拆解原車電路，在試驗箱上就能反復練習搭接、測試、糾錯，直到完全掌握操作要點。適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車四腳與五腳繼電器的接線控制原理和維修實訓的教學需要。

二、可實訓項目：

1.總電源與點火開關回路搭接。

2.示寬燈獨立回路搭接。

3.五腳繼電器與遠近光燈回路搭接。

4.大燈開關連線搭接。

三、產品技術參數：

1.產品型號:FXB-RRF-2025-0701

1.標準的220V交流電壓供電。

2.采用底層硬質鋁塑板結構支撐，電路連接使用高級鋁塑面板。

3.便攜式設計，外箱尺寸不小于：48CM*35CM*15CM。
